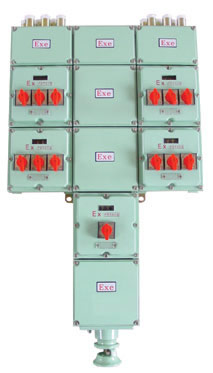

BX 61-復合型防爆照明(動力)配電箱(IIB)
|
|
適用范圍
1、同時出現或分別出現爆炸性氣體環境（1區、2區)和 可燃性粉塵（20區、21區或22區）的危險場所。
2、場所中危險氣體或蒸氣：IIA、IIB
3、溫度組別：T1～T6
4、戶內、戶外（防護等級IP65)
產品特點
1、外殼采用壓鑄鋁合金鑄造
2、表面噴塑
3、內裝C65N (H)-C、C65N(H)-D、NC100H及類似小型斷路器
4、C65N(H)-C優先適用于照明配電系統, C65N(H)-D優先適用于動力配電系統
5、具有過載保護功能
6、進出線腔，電器元件腔分別獨立
7、輸入：3P+N+PE 輸出：3P+N+PE或1P+N+PE
8、可根據要求特制
9、可鋼管或電纜布線，電纜布線須配電纜夾緊密封接頭 |
|
Applying scope
1、Hazardous area with explosive gas ( Zone 1＆2) and/ or combustible dust (Zone 20＆21＆22)
2、Dangerous gases or vapors zone:IIA、IIB
3、Temperature classes:T1～T6
4、Indoor and outdoor(degree of protection IP65)
Features
1、Enclosure is made of casting aluminium alloy
2、Surface is sprayed with plastics
3、Built-in small breaker such as C65N(H)-C,C65N(H)-D,NC100H etc
4、C65N(H)-C is preferable for lighting distribution system and C65N(H)-D for power distribution system
5、With overload protection function
6、Inlet,outlet compartment and component compartment are independent from each other
7、Input:3P+N+PE, output:3P+N+PE or 1P+N+PE
8、For user′s requirements, it could be special by made
9、Wiring with conduit or cable ,For cable, it should be fitted with explosion-protected cable sealing connector
|
|
 |
| 主要技術參數 Specification |
|
防爆型標志 |
防護等級 |
電 源 |
額定工作電壓 |
額定工作電流 |
Exde II BT6/
DIP A20 TA T6 |
IP65 |
3P+N+PE,50-60Hz |
AC220～230V/ AC380～400V |
≤125A |
|
|
| |
|

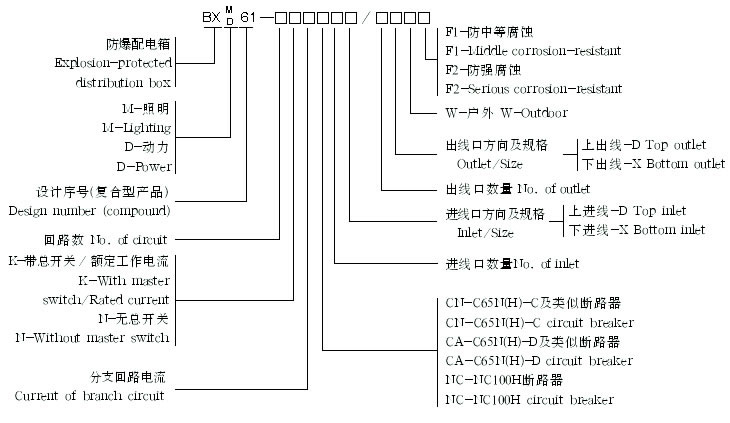

| 型號含義 Type designation |
|
 |
| |
|

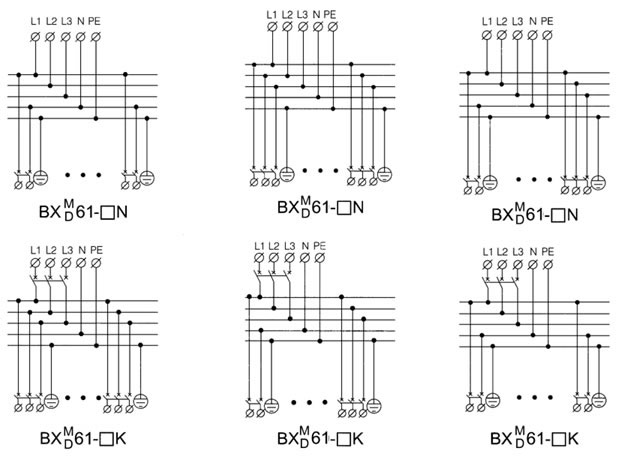

| 電氣原理圖 Electrical principle chart |
|
 |
| |
|

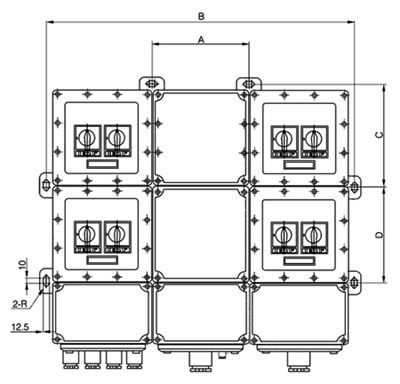

| 外形尺寸及示意圖 Outline dimensions |
|
配電箱型號 |
尺寸A |
尺寸B |
尺寸C |
尺寸D |
安裝螺栓規格及數量 |
BX (D) 61-1N ( 2N 、1K ) / DD |
0 |
261 |
0 |
0 |
2-M12 |
BX (D) 61-1N (2N、1K) / XX |
0 |
261 |
0 |
0 |
2-M12 |
BX (D) 61-1N (2N、1K) /DX (XD) |
0 |
261 |
0 |
232 |
4-M12 |
BX (D) 61-3N (4N、3K) / DD |
0 |
493 |
166.5 |
246.5 |
4-M12 |
BX (D) 61-3N (4N、3K) / XX |
0 |
493 |
246.5 |
166.5 |
4-M12 |
BX (D) 61-3N (4N、3K) / DX(XD) |
0 |
493 |
0 |
232 |
4-M12 |
BX (D) 61-5N (6N、5K) / DD |
232 |
725 |
166.5 |
0 |
4-M12 |
BX (D) 61-5N (6N、5K) /XX |
232 |
725 |
246.5 |
0 |
4-M12 |
BX (D) 61-5N (6N、5K) / DX(XD) |
232 |
725 |
166.5 |
232 |
6-M12 |
BX (D) 61-7N (8N、7K) / DD(XX) |
232 |
725 |
166.5 |
232 |
6-M12 |
BX (D) 61-7N (8N、7K) / XD(DX) |
232 |
725 |
246.5 |
232 |
6-M12 |
BX (D) 61-9N (10N、9K) / DD |
232 |
725 |
166.5 |
232 |
6-M12 |
BX (D) 61-9N (10N、9K) / XX |
232 |
725 |
232 |
166.5 |
6-M12 |
BX (D) 61-9N (10N、9K) / DX |
232 |
725 |
246.5 |
464 |
6-M12 |
BX (D) 61-9N (10N、9K) / XD |
232 |
725 |
166.5 |
464 |
6-M12 |
|
 |
|
注：上面外形及表不適用于斷路器電流大于63A或者材質為優質碳鋼的情況。
Note: The outline and table above is not suitable for breakers with current more than 63A nor high quality carbon steel material. |
|
| |
|
