BAD51系列隔爆型防爆燈(IIB)
|
|
| |
|
適用范圍
1、1區、2區危險場所。
2、ⅡA、ⅡB類爆炸性氣體環境。
3、可配裝白熾燈、汞燈、高壓鈉燈、金鹵燈。
4、可按用戶要求配裝燈傘。
Application
1、Can be used in Zone 1 and Zone 2 dangerous places.
2、Can be used in ⅡA、ⅡB group explosive atmosphere.
3、Suitable for incandescent lamp, mercury vapor lamp, high-pressure
sodium vapor lamp, metal halide lamp.
4、Can be install lamp cover according to user’s requirement.
|
產品特點
1、鑄鋁合金外殼，表面噴塑。
2、壓鑄成型，結構緊湊，外形美觀。
3、采用活節螺栓緊固，能快速向下開啟，便于維修。
4、鋼管布線。
5、符合GB3836-2000，IEC60079標準要求。
Features
1、Diecasted aluminium alloy shell with plastic-sprayed surface.
2、Pressure-casted formation, compact structure and aesthetic appearance.
3、Suspension type thumb nut is used for fastening so that it can be
quickly opened up sand downward is convenient for maintenance.
4、Suitable for steelpipe.
5、Suitable for GB3836-2000, IEC60079 standard request. |
|
 |
| |
|

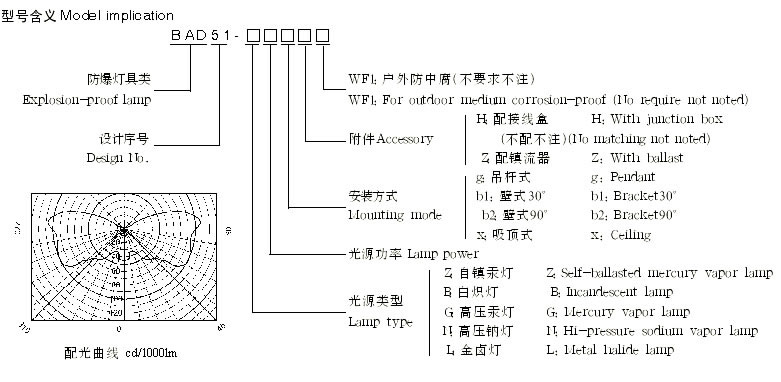

| 型號含義 Type designation |
|
 |
| |
|
| 主要技術參數 Main technical parameters |
|
|
防護等級 |
電纜外徑 |
進線口螺紋 |
|
質量(Kg) |
Exd II BT6
Exd II CT6 |
IP54 |
10-14 |
3/4 |
E27 |
4.3 |
|
|
| |
|
| 配用光源 Supplied with lamps |
|
光源類型 |
目鎮汞燈 |
白熾燈 |
高壓汞燈 |
高壓鈉燈 |
金鹵燈 |
額定電壓(V) |
220 |
額定功率(W) |
125 |
200 |
125 |
110 |
100 |
160 |
|
|
| |

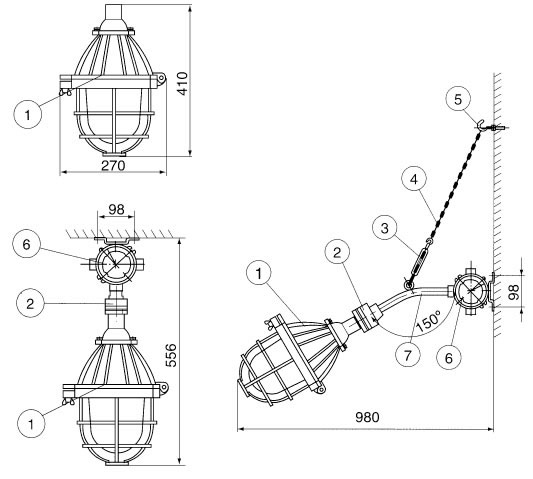

| 外形及安裝舉例 Outline and mounting example |
|
 |
序號 |
名 稱 |
1 |
燈具 Lamp |
2 |
活接頭 Active connection |
3 |
CC型索具螺旋扣 CC type rigging screw |
4 |
鏈條 Chain |
5 |
膨脹螺釘 Expand bolt |
6 |
接線盒 Junction box |
7 |
彎管 Bend pipe |
8 |
管子 Pipe |
9 |
90°彎管90° Bend pipe |
10 |
鎮流器 Ballast |
注：所有燈具出廠時均不配光源，如需要請注明。
|
|
 |

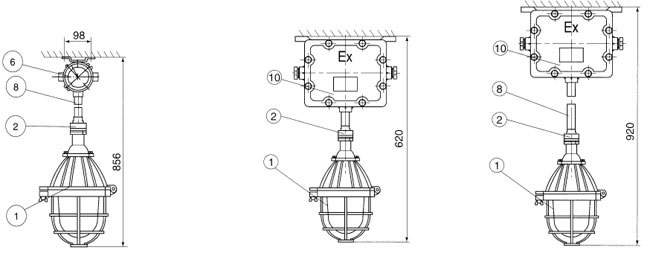

| 吊桿式 吸頂式 吊桿式 |
 |

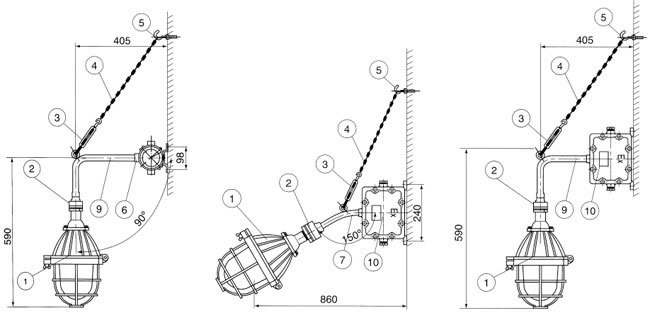

| 壁式安裝90°(b2) 壁式安裝30°(b1) 壁式安裝90°(b2) |
| |
|
| |
|
| |
|
