BAY51系列隔爆型防爆熒光燈(IIB)
|
|
| |
|
適用范圍
1、1區、2區危險場所。
2、ⅡA、ⅡB類爆炸性氣體環境。
3、可配裝光源（普通雙腳燈管）：2×40W、1×40W、2×30W、1×30W、2×20W、1×20W。
Application
1、Can be used in Zone 1 and Zone 2 dangerous places.
2、Can be used in ⅡA、ⅡB group explosive atmosphere.
3、Suitable for luminous sources (normal double-feet illuminating
lamp): 2×40W、1×40W、2×30W、1×30W、2×20W、1×20W. |
產品特點
1、鑄鋁合金外殼，壓鑄成形，表面噴塑，結構輕巧。
2、更換燈管時，只須擰下端蓋，就可直接進行更換燈管，殼體上設有鉸鏈。
3、可調型在維護時，可以將一端放下，方便更換燈管。
4、鋼管或電纜布線均可。
5、符合GB3836-2000，IEC60079標準要求。
Features
1、Diecasted aluminium alloy shell with plastic-sprayed surface.
2、Changing lamp tube must twist end cover.
3、Rechanged type fluorescent lamp, the chain is setted on the shell put one end down when maintaining, which is easy for maintainence.
4、Suitable for both steelpipe and cable wiring.
5、Suitable for GB3836-2000, IEC60079 standard request. |
|
 |
| |
|
 |
| |
|
| 主要技術參數 Main technical parameters |
|
防爆標志 |
防護等級 |
電纜外徑 |
進線口螺紋 |
Exd II BT6 |
IP65 |
10-14 |
3/4 |
|
|
| |
|
額定功率(W) |
20 |
30 |
40 |
60 |
80 |
額定電壓(V) |
220 |
|
|
| |
|

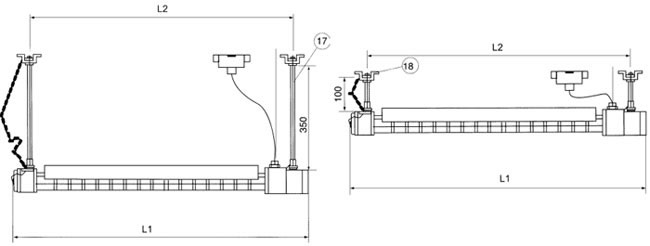

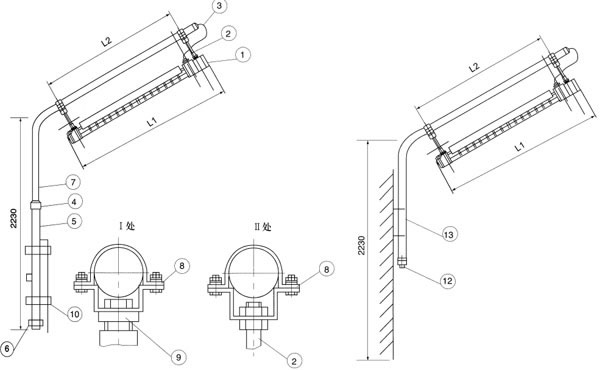

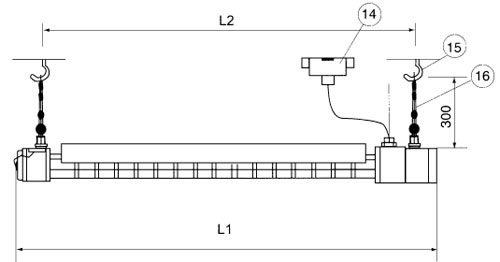

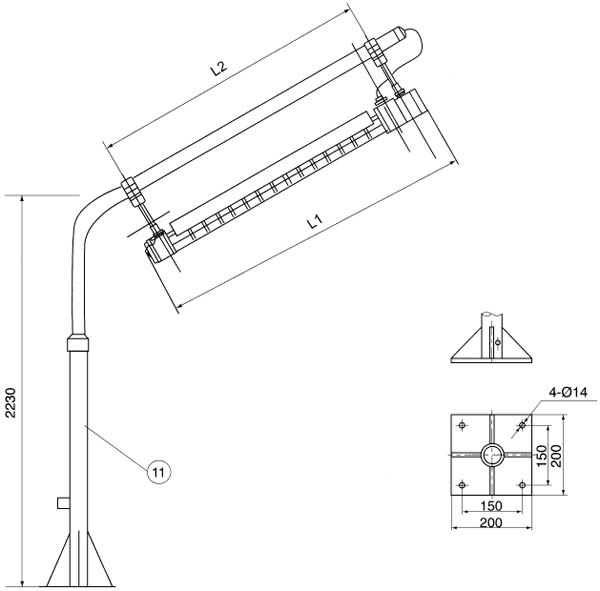

| 外形及安裝舉例 Outline and mounting example |
|
 |
 |
法蘭式 |
 |
 |
序號 |
名 稱 |
備 注 |
序號 |
名 稱 |
備 注 |
1 |
燈具 |
|
10 |
U型管夾 |
用戶自備 |
2 |
桿 |
|
11 |
立柱 |
|
3 |
撓性連接管 |
1/2″用戶另配 |
12 |
活接頭 |
3/4″ |
4 |
接頭 |
|
13 |
固定板 |
|
5 |
立柱 |
|
14 |
接線盒 |
3/4″ |
6 |
活接頭 |
|
15 |
掛勾 |
|
7 |
彎桿 |
11/4″ |
16 |
鏈條 |
|
8 |
管夾、安裝架 |
|
17 |
桿 |
|
9 |
堵頭 |
|
18 |
安裝架 |
|
|
| |
|
| |
|
