※ 系統設計舉例 Samples of besign

1）設計要求
中國×××公司為×××廠設計方案選用我所生產的HKA-1型多功能防爆通訊系統，整體系統結構如下：
1、程控交換機32門，16臺掛壁式防爆電話機16臺（15W）、其中一臺電話功放組件帶2只喇叭（10W1只，15W1只），臺式防爆電話機8臺，調度電話機2臺。
2、防爆電話擴音呼叫分三個區域：（分別為2臺、6臺、8臺）

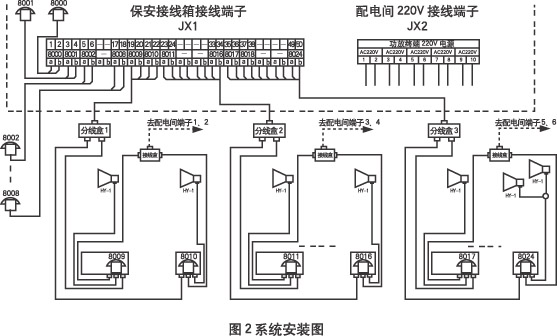

2）系統接線圖


2）電纜的選擇（見圖4-4至4-8）
1、調度室到保安配線電纜的選擇
電纜采用10對通訊電纜，型號HYA-10×2×0.5
2、保安配線箱到現場分線盒電纜的選擇
電纜采用KVV-2×1.0
3、現場分線盒到各電話機電纜的選擇
電纜型號KVV-2×1.0
5、防爆電話功放組件到防爆揚聲器電纜的選擇
電纜型號RVV-2×32×0.15
6、防爆電話（掛壁式）、防爆電話功放組件、防爆揚聲器的輸入、輸出口均用防爆軟管或鍍鋅管螺紋連接。

HKA-Ⅰ型多功能防爆擴音通訊系統，總臺以8000號碼為主調度話機，8001號副調度話機作為一個特殊權限的編程話機，具有話務總機及辦公電話的一切功能。（程控機可配調度臺）

1）群呼（廣播）
定義：幾部分機同時呼叫
操作：調度摘機后按選呼鍵、再按分機1、分機2、分機3……地址鍵，即可進行多方擴音廣播呼叫，或多
方同時通話。
調度系統如不設調度臺，可把群呼區域的分機號碼存在總臺調度總機內，總機只需按下群呼鍵，被呼分機各自自動轉接防爆電話功放組件，進行群呼廣播呼叫。如設有調度操作單元，可采用一鍵式呼叫，無需撥號。

2）調度強插
定義：當分機與分機正在通話時，調度員要求插入通話，或監聽兩個崗位分機之間通話情況。
操作：（1）調度摘機按強插鍵、再按分機直呼鍵。（2）總機按598XXX（XXX為強插分機號碼）［根據所配
交換機要求］

3）調度強拆
定義：當分機與分機正在通話，調度員可強行中斷分機與分之間的通話。
操作：調度摘機按強拆鍵，再按分機址呼鍵。

4）調度呼分機
定義：主、副調度員呼叫分機(一鍵直通)。操作：(1)調度摘機按直呼鍵，或按分機號碼(2)總機按分機號

5）分機呼調度
定義：崗位用戶呼調度員（一鍵直呼） 操作：分機摘機撥“9”，或直接撥調度號碼

6）分機互撥
定義：分機用戶之間的呼叫 操作：分機摘機按8XXX（XXX為分機號碼），或由調度員轉接

7）儲存鍵功能
定義：儲存話機號碼
操作：總（特殊崗位）摘機按儲存鍵、再按需儲存的電話號碼，然后按儲存地址鍵。

8）調度熱線　
現場防爆電話分機，無須撥號，摘機即可直通調度員或其它崗位。（需編程）

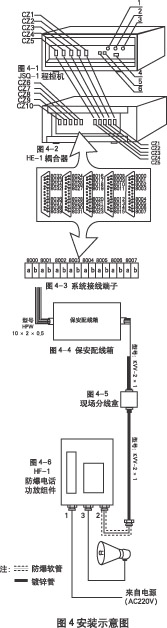

1）JSQ-3000程控機后示意圖（圖4-1）
1、中繼線插座
2、打印機插座
3、220V電源保險絲
4、220V電源插座

2）HE-1耦合器后示意圖
1、程控機插座CZ1-CZ5與耦合器插座CZ1-CZ5對應相連
2、耦合器CZ6-CZ10為分機號碼輸出端

3）控制柜（操作平臺）內部連接（圖4-3）
1、耦合器CZ6-CZ10分別連接內部接線端子
2、由接線端子再連至保安配線箱

4）保安配線箱、現場接線盒（圖4-4至4-6）
1、從保安配線箱接到現場分線盒
2、從分線盒接到各現場防爆電話機3

5）HF-1防爆電話功放組件（圖4-7）
1、防爆功放組件端口1接到電話饋線
2、防爆功放組件端口2接到防爆揚聲器
3、防爆功放組件口3接到配電間220V接線端子
