KAJS-01防爆工業監視系統

概述 General introduction
KAJS-01工業防爆監視系統（下稱監視系統）是繼HKA-I有主機防爆電話擴音系統和HKA-II型無主機防爆擴音電話系統以后推出的又一種新型工業設備。可廣泛應用于石油、礦區、化工、碼頭、天然氣公司、油庫等場所，用于監視重要工位或區域。監視系統主要部件防爆攝像機及防爆云臺用不銹鋼制成，耐腐蝕性好，使用壽命長。其防爆等級高（達ExdIICT6），適用范圍廣，防護等級高（IP65）。

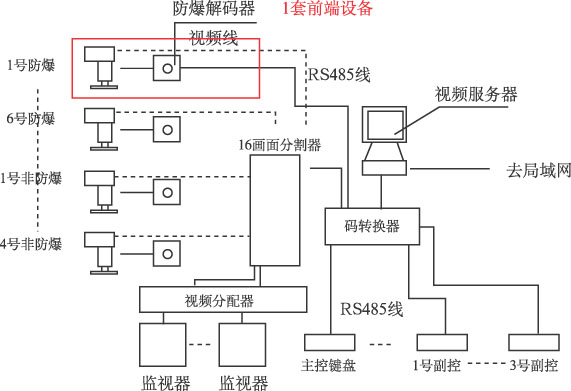

二、系統連接圖 Cable connecting diangram

三、系統組成 Make-up of the system
KAJS-01工業防爆監視系統由以下幾個部份組成：
a) KSXJ-01防爆攝像機
b) KYT-01 防爆云臺
c) KJM-01 防爆解碼器
d) INV-B3503 線路放大器
e) KJX-01 防爆接線盒
f) INV-K5005/INV-K5009控制鍵盤
g) SDM-160P 16畫面分割器
h) INV-V32 矩陣控制器
i) J2588 25寸彩色監視器
j) KAJSP/G-01監控平臺/柜
k) YD116D 硬盤錄像機
l) SXJ-01室外彩色攝像機
m)YT-01室外云臺
n) JM-01室外解碼器
o) 專用電纜KAZVP-12X0.5 控制線
專用電纜SYV-75-7 視頻線
專用電纜AVVP-2X0.75 通訊控制線
專用電纜AVV-2X1.5 電源線
p) 專用支架KZJ-01
q) 防爆軟管KFR-01（NGe,NGd系列）
r) 配件

四、各部分技術指標 Techmical norms
1） KSXJ-01防爆攝像機
本攝像機外殼為全不銹鋼結構，按照GB3836-2000標準設計制造，適用于有爆炸性氣體場合使用，攝像頭采用進口CCD攝像機，傳輸方式為視頻電纜，其中內裝攝像頭為關鍵部件，直接影響監視系統的解晰度。
主要技術指標
（a） 防爆型式：ExdⅡCT6
（b） 外殼防護等級IP65
（c） 氣壓80～106kPa
（d） 相對濕度:95%(25C)
（e） 電源電壓Ac24V/220V 50Hz
（f） 工作電流≤1A
（g） 工作環境溫度：-20～80℃
（h） 重量：約15Kg
（i） 根據現場需要可選配SCC-C4203AP彩色一體化變焦攝像機。

產品概述

一體化攝像機SCC-C420IP與SCC-C4203AP，采用1/4英寸Interline Transfer Super HAD CCD芯片與數碼信號處理技術（DSP）；內置3.6-79.2mm非球面鏡頭，22倍光學變焦,10倍數碼放大；運用夜間拍攝彩色畫面的高速內存與2-128倍幀累積技術，實現夜視功能，最低照度達到0.01LUX；提供128預置點；有強大的畫面動態檢測功能并提供報警輸出；通過電壓控制接口或RS-485接口靈活地實現遠程控制功能；有正/負片，行/場清晰度等視頻功能控制；提供最多12個字符的攝像機標識設定功能。SCC-C4203AP能根據照度實現彩色/黑白和自動轉換。具有優良的圖像處理功能，體積小巧605.X59.5X109.5毫米，可放進7寸球罩，性價比高。
該攝像機已經廣泛的應用于須日夜及大范圍攝像的環境，如：小區，碼頭，廣場、學校等場所。
特性
● 日/夜彩色/黑白轉換功能
● 內置22倍光學變焦（Zoomlens）及10倍電子變焦鏡頭(Digital Lens)
● 1/4英寸IT Super HAD CCD
● 水平分辨率：480線
● 最低照度0.01LUX（感光度X128）
● 畫中畫功能
● 設置區域背光補償及適應多種光照條件的背光補償
● DSP數字信號處理
● 動態檢測
● 10BIT元模數轉換器
● 52分貝優質信噪比（S/N）
● 屏幕顯示菜單
● 三種可選白平衡控制方法：自動追蹤白平衡/自動白平衡控制/手動（R/B增益控制）
● 內同步
● 抗電場或磁場干擾
● 體積小巧60.5×59.5×109.5毫米
● 可將畫面輸出鏡像和正負片

技術參數
型號
SCC-C420IP
SCC-C4203AP
掃描系統
PLA：625行，每秒25幀
攝像元件
1/4英寸Interline Transfer Super HAD CCD
有效像素
752（H）X582（V）
同步系統
內同步
掃描方式
隔行掃描
水平分辨率
480線
掃描頻率
水平
15,625Hz(INT)/15,625Hz(L/L)
垂直
50Hz(INT)/50Hz(L/L)
視頻輸出
復合視頻信號 1.0Vp-p(75Ω/BNC)
信噪比
大于52dB(AGC OFF)
最低照度
彩色
0.3Lux(感光度X4、0.01Lux(感光度X128)
黑白
0.4Lux(F1.2),0.003Lux(感光度X128)
Y校正（加碼） 0.45

鏡頭
22倍光學變焦（Zoom）,10倍電子變焦（關/開，有畫中畫功能）
（焦距=3.6～79.2mm）
F值（廣角鏡：1.6,遠攝鏡：3.8）
IR（紅外）濾光器 開/關
菜單控制
攝像機識別號
關/開（12字符 位置設定）
光圈
自動/手動
快門
（關～1/10，000秒）自動（X2～X128）/固定（X2～X128）
自動增益
高/低/關
移動
極慢，慢，正常，快，極快
白平衡
自動追蹤白平衡/自動白平衡控制/手動(3200K預置，5600K預置,
R/B增益校正
專用功能
控制類型、RS-485、畫中畫、鏡像、數字放大（關、X2～X10、
正片/底片、 變焦速度（1、2、3、4）、清晰度
自動聚焦
自動/手動/一次聚焦
動態探測
關/開（區域、靈敏度設置）
預設
彩色黑白
自動/彩色/黑白
退出
保存/放棄/預設
工作溫度
-10～+50℃
工作濕度
90%RH以內
電源指示燈
發光二極管
電源
DC12V，1A
功率
5W
重量
約375g
尺寸（寬×高×深）mm
60.5×59.5×109.5
