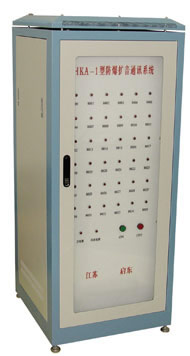

HKA-I型有主機防爆擴音通訊系統

概述 General introduction
HKA-Ⅰ型式功能防爆擴音通訊系統是集程控交換、通訊、廣播、擴音對講、總機調度為一體的多功能防爆擴音呼叫系統。
該系統綜合了國外先進技術，嚴格按GB3836-2000國家現行標準生產，經石油和化學工業電氣產品防爆質量監督檢驗中心檢測認證合格，符合ⅡCT6國家最高防爆等級標準。其主要特點：防爆等級高、系統功能全、通話距離遠、抗噪聲性能強、話音清晰、體積小、質量穩定可靠、性能指標居于國內領先水平。
該系統廣泛適用于有易燃、易爆氣體的危險場所，適合石油、化工、煉油、油、碼頭、消防、電廠、鋼廠、選煤廠等行業使用，是進口擴音呼叫系統的理想替代產品。

※ 系統組成部件（含選配件）一覽表 Make-up of the system

序號
型 號
設備名稱
防爆標志
備 注
1
JSY-2000
程控高度交換機
普通

2
KDD-03
調度操作單元
普通
選配
3
HF-1
防爆電話功放組件
Exd[ia]IICT6
鑄鋁合金 /IP65/15W
4
HY-1
防爆揚聲器
ExdIICT6
IP65/15W
5
HIB-1
室內防爆電話機
ExiaIICT6
ABS（臺式）
6
HIB-2
室外防爆電話機
ExiaIICT6
ABS（壁掛式）
7
HIB-2B
壁掛式擴音電話站
非防爆
ABS/IP65/15W
8
KHD-1B
室內壁掛式揚聲器
非防爆
3W/5W
9
KHD-1X
室內吸頂式揚聲器
非防爆
3W/5W
10
KHD-1FH
室外防水揚聲器
非防爆
IP65/15W
11
KHD-1H
普通號筒式揚聲器
非防爆
5W/10W/15W
12
KJXX-10
系統電纜接線箱
非防爆
不銹鋼
13
HF-2FH
電話站防護箱
非防爆
不銹鋼 / 冷軋鋼板
14
KAV
揚聲器電纜
2*32*0.2
15
NGd
防爆撓性管
1寸*1m
16
NGd
防爆撓性管
1/2寸*1m
17
KDD-03/T
調度操作臺
選配

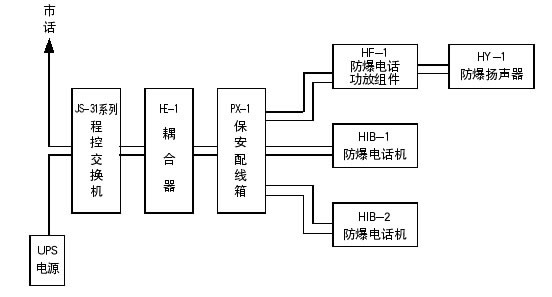

　※ 系統組成及框圖 Make-up and the diagram of the system
　HKA-Ⅰ型多功能防爆擴音通訊系統由JSY-2000系列程控調度交換機、HE-1型耦合器(安全柵)、HIB-1型抗噪聲防爆電話機(臺式)、HIB-2型抗噪聲防爆電話機(壁掛式)、HF-1型防爆電話功放組件和HY-1型防爆揚聲器組合而成。
　※ 系統功能 Main function
　防爆電話擴音通訊系統為全電子、無觸點式。在功能上除一般程控交換機所具有的不需要有人值機外，還具有強插、強拆、防腐蝕、抗靜電、抗噪聲、撥打外線(總臺可預設)，尤其是具有群呼、話機振鈴轉接電話功放終端等多種功能，配制靈活。
● 群呼(廣播)功能
總機(控制室及特殊崗位)按下群呼，被呼各分機振鈴的同時，自動轉接電話功放組件，呼叫系統即開始工作，從而實現群呼(廣播)功能。(群呼數量根據用戶要求確定)
● 振鈴自動轉接功能
當一方呼叫另一方時，在被叫電話振鈴的同時，防爆電話功放組件自動打開，信號送至防爆揚聲器。呼叫系統隨即進入工作狀態。
● 強插功能
調度總機在任何情況下，撥通所要電話(分機)不受占線限制，從而實現緊急情況的及時處理。
● 強拆功能
調度總機可在任何情況下，強行中斷電話(分機)與電話之間的通話，實行集中調度控制。
● 防腐蝕、抗靜電功能
防爆電話外殼分別彩防靜電塑料、鋁制件材料壓鑄而成，內部都采用特殊措施，實現防腐蝕、抗靜電、可在腐蝕性較強的惡劣環境中正常工作。
● 抗噪聲功能
電路采用特種技術，確保能在高噪聲環境中(100dB)輸出話音清晰。

　※ 各部分技術指標 Function of the system parts and the technical norms
● 電話系統
該系統具有功能全、造型美觀、防爆等級高、體積小、安裝使用方便等特點。

1）JSY-2000型程控調度機主要功能
1、調度呼分機
2、群呼(廣播)
3、調度強插
4、調度強拆
5、來話轉接
6、撥打外線(系統內可設限制)
7、調度熱線



技術指標：
1、裝機容量：8-256門(8門為1組)
2、中繼線：4-8條
3、通訊距離：≤12km
4、輸入電壓：220V(AC)
5、輸出電壓：48V(DC)
6、輸出電流：30mA


2）HE-1耦合器（安全柵）
主要功能
由于程控機輸出電氣參數末能達到本安電路要求，因此在程控交換機輸出端和防爆電話的輸入端之間串接耦合器，進行多級限制保護措施，達到本安輸出的目的，直到安全保護作用。
技術指標：
1、振鈴電壓：≤46V（峰值）25Hz
2、鈴流：≤25mA
3、防爆標志：Ex[ia]ⅡC
4、防爆合格證號：CE022065
5、關聯設備：程控機與HIB-1（臺式）、HIB-2（掛壁式）、
多功能防爆電話(HF-1)

3）HIB-1（臺式）、HIB-2（掛壁式）
主要功能
1、群呼廣播
2、雙音頻、脈沖、預設置
3、儲存、群呼號碼
4、重?fù)芄δ堋?br /> 5、抗靜電
6、抗噪聲（在110dB環境中）
7、帶有免提功能（選配）
8、外接麥克風功能（選配）

技術指標：
1、振鈴電壓：≤46V（峰值）25Hz
2、鈴流：≤25mA
3、話音頻率：300-3400Hz
4、按鍵使用壽命：≥10萬次
5、外形尺寸：臺式：220×160×75mm
掛壁式：480×320×280mm
360×265×170mm
6、防爆標志：ExiaⅡCT6
7、防爆合格證號：CE022064
8、關聯設備：HE-1耦合器、HF-1防爆電話、
功放終端

● 擴音呼叫系統

1）HF-1防爆電話功放終端
技術指標：
1、輸入電壓：220V（AC）
2、輸出功率：15W
3、話音頻率：300-3400Hz
4、外形尺寸：400×320×280mm
5、防爆形式：隔爆兼本安型　
6、防爆標志：Exd[ia]ⅡCT6
7、防爆合格證號：CE021233
8、關聯設備：HIB-1（2）型防爆電話機、HY-1防爆揚聲器

2）HY-1防爆揚聲器
技術指標：
1、輸入電壓：≤20V（AV）
2、輸出功率：15W
3、工作頻率：300-3400Hz
4、外形尺寸：F415×400×400mm
5、防爆形式：隔爆型
6、防爆標志：ExdⅡCT6
7、防爆合格證號：CE021234
8、關聯設備：HF-1防爆電話功放組件

3）工作過程
系統內任意一臺電話，撥打一臺或多臺防爆電話，防爆電話功放組件各自自動接通揚聲器，進行擴音廣播呼叫。被叫方聽到呼叫后，可在附近任何一臺話機摘機，被呼叫揚聲器自動關閉，雙方即可通話。
